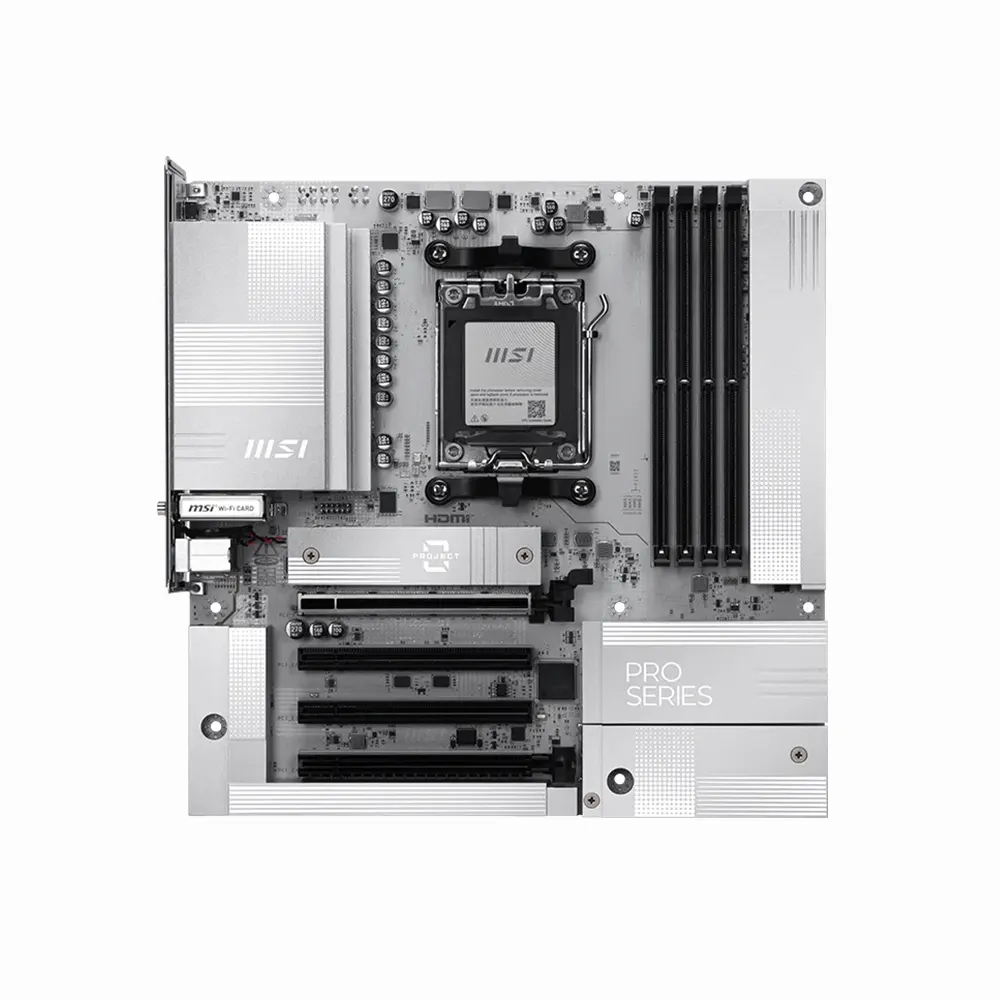

MSI PRO B850M-A WIFI PZ, AM5, DDR5, Wi-Fi 7, Back-connect Дънна платка

MSI PRO B850M-A WIFI PZ е microATX дънна платка за AMD AM5 конфигурации, базирана на чипсет AMD B850. Моделът поддържа AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series процесори и е подходяща основа за компактни работни, офис, гейминг и AI PC системи с DDR5 памет.

PZ версията използва back-connect дизайн, при който основните захранващи, вентилаторни, SATA, USB и други вътрешни конектори са преместени към задната страна на дънната платка. Това позволява по-чисто управление на кабелите, по-подреден вътрешен вид на системата и по-лесно изграждане на визуално изчистена конфигурация при съвместими кутии.

Платката се отличава със сребристо-бял дизайн, подходящ за светли компютърни конфигурации. Захранването е реализирано чрез Direct 8+2+1 Power System с 60A SPS за Vcore, 8+4-pin CPU захранващи конектори, Core Boost, Memory Boost и 6-слойна сървърна печатна платка с 2oz удебелена мед. Допълнителният 8-pin PCIe Supplemental Power конектор подпомага стабилността при натоварени графични конфигурации.

За памет MSI PRO B850M-A WIFI PZ предлага четири DDR5 UDIMM слота с капацитет до 256 GB, двуканален режим, AMD EXPO и поддръжка на скорости до 8200+ MT/s при овърклок. Поддръжката на CUDIMM в Clock Driver bypass режим, MSI Memory Boost и SMT процесът подпомагат работата с високоскоростни DDR5 модули.

Разширението включва основен PCIe 5.0 x16 слот за видеокарта, два PCIe 3.0 x1 слота и допълнителен PCIe 4.0 x4 слот от чипсета. За съхранение са налични два M.2 слота, включително един PCIe 5.0 x4 слот от процесора, втори PCIe 4.0 x4 слот и четири SATA 6 Gb/s порта.

Свързаността включва Realtek 8126 5GbE LAN, Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz ленти, Bluetooth 5.4, HDMI 2.1, DisplayPort 1.4, два USB 10Gbps Type-C порта на задния панел и USB 10Gbps Type-C конектор за преден панел. Удобства като EZ M.2 Clip II, EZ PCIe Clip II, EZ Antenna, Flash BIOS Button, Clear CMOS бутон, предварително монтиран I/O щит, EZ Debug LED, EZ Memory Detection LED, MSI Click BIOS X и Frozr AI Cooling улесняват сглобяването, диагностиката и настройката на системата.

Детайлни характеристики

• Марка: MSI
• Модел: PRO B850M-A WIFI PZ
• Код на производителя: 7E78-001R
• EAN: 4711377384308
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Сокет: AM5
• Чипсет: AMD B850
• Дизайн: Back-connect microATX дизайн със сребристо-бяла цветова схема; основните вътрешни конектори са разположени от задната страна на платката за по-чисто управление на кабелите при съвместими кутии
• Захранване: Direct 8+2+1 Power System, 8 Vcore фази с 60A SPS, 2 SOC фази, 1 MISC фаза, Core Boost, Memory Boost, 6-слойна сървърна печатна платка с 2oz удебелена мед
• Захранващи конектори: 1 x 24-pin ATX, 1 x 8-pin CPU, 1 x 4-pin CPU, 1 x 8-pin PCIe Supplemental Power
• Памет:
  • 4 x DDR5 UDIMM слота
  • До 256 GB системна памет
  • Двуканален режим
  • Поддръжка на DDR5 8200 - 5600 MT/s OC и 5600 - 4800 MT/s JEDEC
  • Ryzen 9000 Series 1DPC 1R: до 8200+ MT/s
  • Ryzen 9000 Series 1DPC 2R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 1R: до 6400+ MT/s
  • Ryzen 9000 Series 2DPC 2R: до 6000+ MT/s
  • Поддръжка на AMD POR Speed и JEDEC Speed
  • Поддръжка на овърклок на паметта и AMD EXPO
  • Поддръжка на CUDIMM само в режим Clock Driver bypass
  • Поддръжка на non-ECC un-buffered памет
  • DIMM слотове с едностранни заключващи механизми
• Видео изходи:
  • 1 x HDMI 2.1, до 4K при 60 Hz
  • 1 x DisplayPort 1.4, до 4K при 60 Hz
  • Видеоизходите са налични само при процесори с вградена графика
• Слотове за разширение:
  • 1 x PCIe 5.0 x16 слот от процесора, работещ до x16
  • PCI_E1 поддържа PCIe 5.0 x16 при Ryzen 9000 и Ryzen 7000 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x8 при Ryzen 8700 / 8600 / 8400 Series процесори
  • PCI_E1 поддържа PCIe 4.0 x4 при Ryzen 8500 / 8300 Series процесори
  • 1 x PCIe 3.0 x16 слот от чипсета, работещ до x1
  • 1 x PCIe 3.0 x16 слот от чипсета, работещ до x1
  • 1 x PCIe 4.0 x16 слот от чипсета, работещ до x4
  • SMT PCIe 5.0 слот за по-добра цялост на сигнала
  • PCIe Steel Armor за подсилване на основния слот
  • EZ PCIe Clip II за по-лесно освобождаване на видеокарта
• Съхранение:
  • 2 x M.2 слота
  • M.2_1 от процесора, Key M, формати 2280 / 2260, PCIe 5.0 x4 при Ryzen 9000 / 7000 Series процесори и PCIe 4.0 x4 при Ryzen 8000 Series процесори
  • M.2_2 от процесора, Key M, формати 2280 / 2260, PCIe 4.0 x4; работи до PCIe 4.0 x2 при Ryzen 8500 / 8300 Series процесори
  • 4 x SATA 6 Gb/s
  • M.2 Shield Frozr за охлаждане на M.2 SSD устройство
  • EZ M.2 Clip II и EZ M.2 Clip II Remover за по-лесен монтаж и обслужване на M.2 SSD устройства
• RAID: RAID 0 и RAID 1 за M.2 NVMe устройства; RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek 8126 5GbE LAN
• Wi-Fi: Wi-Fi 7 модул, предварително инсталиран в M.2 Key-E слот, 2.4 GHz / 5 GHz / 6 GHz, 160 MHz, до 2.9 Gbps, MU-MIMO TX/RX, 802.11 a/b/g/n/ac/ax/be, MLO и 4KQAM; 6 GHz лентата зависи от регионалните регулации, а Wi-Fi 7 е наличен в Windows 11 версия 24H2
• Bluetooth: Bluetooth 5.4; версията може да бъде обновявана според Wi-Fi чипсета, а Bluetooth 5.4 е наличен в Windows 11 версия 24H2
• USB:
  • Заден панел: 3 x USB 10Gbps Type-A
  • Заден панел: 2 x USB 10Gbps Type-C
  • Заден панел: 3 x USB 5Gbps Type-A
  • Преден панел: 1 x USB 10Gbps Type-C чрез вътрешен конектор
  • Преден панел: 2 x USB 5Gbps Type-A чрез вътрешен конектор
  • Преден панел: 4 x USB 2.0 чрез вътрешни конектори
• Аудио: Realtek ALC897 аудио кодек, 7.1-канален HD звук, Audio Boost
• Охлаждане:
  • Разширен радиатор
  • Увеличен радиатор на чипсета
  • M.2 Shield Frozr
  • MOSFET термоподложки 7 W/mK
  • Допълнителни термоподложки за дроселите
  • 1 x конектор за процесорен вентилатор
  • 1 x комбиниран конектор за помпа или системен вентилатор
  • 3 x конектора за системни вентилатори
  • Pump Fan Support
  • Frozr AI Cooling
  • Автоматично управление на вентилаторите според температурите на процесора и видеокартата
• RGB и осветление: Mystic Light, 3 x Addressable V2 RGB LED конектора, 1 x RGB LED конектор
• Заден панел (I/O):
  • 1 x Clear CMOS бутон
  • 1 x Flash BIOS Button
  • 1 x DisplayPort
  • 1 x HDMI
  • 3 x USB 10Gbps Type-A
  • 2 x USB 10Gbps Type-C
  • 3 x USB 5Gbps Type-A
  • 1 x Realtek 5GbE LAN
  • 2 x конектора за Wi-Fi / Bluetooth антена
  • Аудио конектори
  • Предварително монтиран I/O щит
• Вътрешни конектори и екстри:
  • 2 x M.2 Key M слота
  • 4 x SATA 6 Gb/s конектора
  • 2 x конектора за преден панел
  • 1 x Chassis Intrusion конектор
  • 1 x аудио конектор за преден панел
  • 1 x COM конектор
  • 1 x Tuning Controller конектор
  • 1 x TPM pin конектор с поддръжка на TPM 2.0
  • 1 x USB 10Gbps Type-C конектор за преден панел
  • 1 x USB 5Gbps Type-A конектор за 2 допълнителни порта
  • 2 x USB 2.0 конектора за 4 допълнителни порта
  • EZ Antenna
  • EZ M.2 Clip II
  • EZ M.2 Clip II Remover
  • EZ PCIe Clip II
  • 4 x EZ Debug LED
  • 1 x EZ Memory Detection LED
• BIOS: MSI Click BIOS X, Flash BIOS Button, Clear CMOS Button, Resizable BAR, Load-Line Calibration, Performance Preset, PBO Thermal Point, Config TDP, AI Boost и Game Boost
• Софтуер и функции:
  • MSI Center
  • AI Engine
  • AI LAN Manager
  • Frozr AI Cooling
  • Mystic Light
  • Memory Boost
  • High-Efficiency Mode
  • Latency Killer
  • MSI Driver Utility Installer
• Операционна система: Windows 11 64-bit
• Форм фактор: Back-connect microATX, 24.38 x 24.38 см
• Гаранция: 36 месеца
