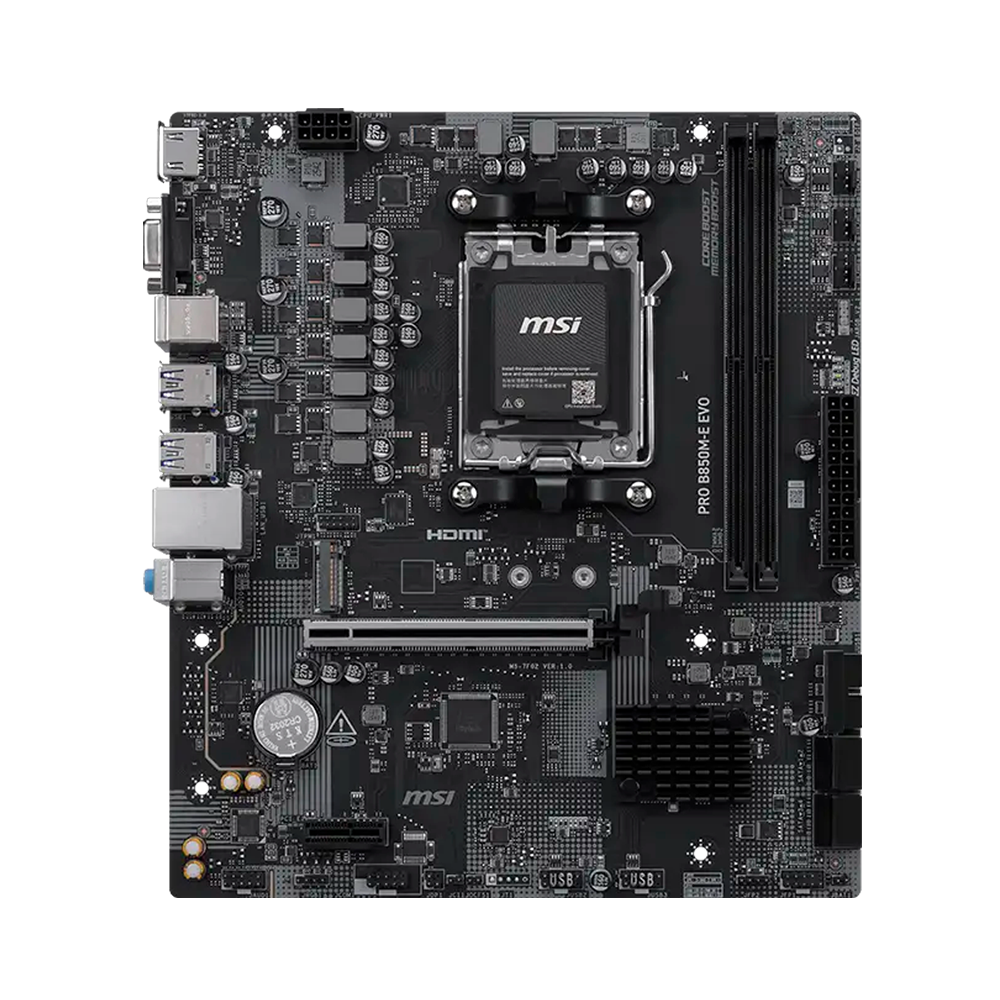

MSI PRO B850M-E EVO, AM5, DDR5, PCIe 5.0, 2.5GbE Дънна платка

MSI PRO B850M-E EVO е компактна microATX дънна платка за AMD AM5 конфигурации, базирана на чипсет AMD B850. Моделът поддържа настолни процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series и е подходяща основа за домашни, офис, работни и гейминг системи, при които са важни DDR5 паметта, PCIe 5.0 и бързата 2.5GbE кабелна мрежа.

Захранването използва Direct 6+2+1 цифров дизайн с шест VCore фази с P-PAK, две SOC фази и една MISC фаза. Платката разполага с 8-pin CPU захранващ конектор, Core Boost и 6-слойна сървърна печатна платка с 2oz удебелена мед, което осигурява стабилна основа за съвременните Ryzen процесори в компактния microATX формат.

За памет MSI PRO B850M-E EVO предлага два DDR5 DIMM слота с максимален капацитет 128 GB и двуканална архитектура. Поддържат се AMD EXPO, овърклок на паметта, non-ECC un-buffered модули и CUDIMM в Clock Driver bypass режим. При Ryzen 9000 Series максималната официално посочена скорост достига до 8200+ MT/s при конфигурация с един Single Rank модул на канал.

Основният PCIe x16 слот използва директни линии от процесора и поддържа PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 Series процесори. За NVMe съхранение е наличен M.2 слот с PCIe 5.0 x4 поддръжка, допълнен от четири SATA 6 Gb/s порта. MSI е оптимизирала процесорните PCIe линии така, че Gen5 x16 слотът и Gen5 M.2 слотът да могат да работят едновременно с пълната си пропускателна способност при съвместим процесор.

Кабелната мрежова свързаност се осигурява от Realtek 8125 2.5GbE контролер. MSI PRO B850M-E EVO няма вграден Wi-Fi или Bluetooth. Задният панел предлага четири USB 5Gbps Type-A порта, два USB 2.0 порта, HDMI 2.1, D-Sub, два PS/2 порта, 2.5GbE LAN и три аудио жака.

Realtek ALC897 осигурява 7.1-канален High Definition Audio с Audio Boost. Допълнителни функции като EZ PCIe Clip II, PCIe Steel Armor, EZ Debug LED, Frozr AI Cooling, Memory Boost, High-Efficiency Mode, Latency Killer, Click BIOS X и 64 MB BIOS ROM улесняват сглобяването, диагностиката и настройката на системата.

Детайлни характеристики

• Марка: MSI
• Модел: PRO B850M-E EVO
• Код на производителя: 911-7F02-001
• EAN: 4711377429634
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Сокет: AM5
• Чипсет: AMD B850
• Захранване:
  • Direct 6+2+1 цифров дизайн на захранването
  • 6 VCore фази с P-PAK
  • 2 SOC фази
  • 1 MISC фаза
  • Core Boost
  • 6-слойна сървърна печатна платка
  • 2oz удебелена мед
• Захранващи конектори:
  • 1 x 24-pin ATX основен захранващ конектор
  • 1 x 8-pin CPU захранващ конектор
• Памет:
  • 2 x DDR5 DIMM слота
  • До 128 GB системна памет
  • Двуканална архитектура
  • DDR5 8200 - 5600 MT/s при овърклок
  • DDR5 5600 - 4800 MT/s по JEDEC
  • Ryzen 9000 Series, 1DPC 1R: до 8200+ MT/s
  • Ryzen 9000 Series, 1DPC 2R: до 8000+ MT/s
  • Поддръжка на AMD POR и JEDEC скорости
  • Поддръжка на овърклок на паметта
  • Поддръжка на AMD EXPO
  • Поддръжка на non-ECC un-buffered памет
  • Поддръжка на CUDIMM в Clock Driver bypass режим
  • Memory Boost
  • High-Efficiency Mode
  • Latency Killer
  • DIMM слотове с едностранни заключващи механизми
• Видео изходи:
  • 1 x HDMI 2.1 с HDR, до 3840 x 2160 при 60 Hz
  • 1 x D-Sub, до 2048 x 1536 при 50 Hz, 2048 x 1280 при 60 Hz или 1920 x 1200 при 60 Hz
  • Видеоизходите са налични само при процесор с вградена графика
• Слотове за разширение:
  • 1 x PCIe x16 слот PCI_E1 от процесора
  • PCI_E1 работи в PCIe 5.0 x16 режим с Ryzen 9000 и Ryzen 7000 Series процесори
  • PCI_E1 работи в PCIe 4.0 x8 режим с Ryzen 8700, Ryzen 8600 и Ryzen 8400 Series процесори
  • PCI_E1 работи в PCIe 4.0 x4 режим с Ryzen 8500 и Ryzen 8300 Series процесори
  • 1 x PCIe 3.0 x1 слот PCI_E2 от чипсета
  • PCIe Steel Armor подсилване на основния слот
  • EZ PCIe Clip II за по-лесно освобождаване на видеокартата
• Съхранение:
  • 1 x M.2 Key M слот от процесора
  • Поддържани M.2 формати: 2260 / 2280
  • PCIe 5.0 x4 с Ryzen 9000 и Ryzen 7000 Series процесори
  • PCIe 4.0 x4 с Ryzen 8000 Series процесори
  • 4 x SATA 6 Gb/s порта
• PCIe и M.2 линии: Основният PCIe 5.0 x16 слот и M.2 PCIe 5.0 x4 слот използват оптимизирани директни процесорни линии и могат да работят едновременно с пълната си пропускателна способност при Ryzen 9000 и Ryzen 7000 Series процесори
• RAID: RAID 0, RAID 1 и RAID 10 за SATA устройства
• Мрежа: Realtek 8125 2.5GbE LAN, до 2.5 Gb/s
• USB:
  • Заден панел: 4 x USB 5Gbps Type-A
  • Заден панел: 2 x USB 2.0 Type-A
  • Преден панел: 1 x USB 5Gbps конектор за 2 допълнителни Type-A порта
  • Преден панел: 2 x USB 2.0 конектора за общо 4 допълнителни USB 2.0 порта
• Аудио:
  • Realtek ALC897 аудио кодек
  • 7.1-канален High Definition Audio
  • Audio Boost
• Охлаждане:
  • Frozr AI Cooling
  • 1 x конектор за процесорен вентилатор
  • 2 x конектора за системни вентилатори
• RGB и осветление:
  • 1 x Addressable V2 RGB LED конектор JARGB_V2
  • 1 x RGB LED конектор JRGB
• Заден панел (I/O):
  • 1 x HDMI 2.1
  • 1 x D-Sub
  • 2 x PS/2 порта за клавиатура и мишка
  • 4 x USB 5Gbps Type-A
  • 2 x USB 2.0 Type-A
  • 1 x RJ-45 2.5GbE LAN порт
  • 3 x аудио жака
• Вътрешни конектори и екстри:
  • 1 x 24-pin ATX захранващ конектор
  • 1 x 8-pin CPU захранващ конектор
  • 1 x CPU Fan конектор
  • 2 x System Fan конектора
  • 1 x M.2 Key M слот
  • 4 x SATA 6 Gb/s порта
  • 2 x конектора за преден системен панел
  • 1 x конектор за следене отварянето на кутията
  • 1 x аудио конектор за преден панел
  • 1 x сериен порт конектор
  • 1 x TPM конектор с TPM 2.0 поддръжка
  • 1 x Addressable V2 RGB LED конектор
  • 1 x RGB LED конектор
  • 1 x USB 5Gbps конектор за 2 Type-A порта
  • 2 x USB 2.0 конектора за общо 4 порта
  • 4 x EZ Debug LED диагностични индикатора
  • EZ PCIe Clip II
• BIOS:
  • 64 MB BIOS ROM
  • Click BIOS X
  • AMD EXPO
  • Game Boost
  • Hardware Monitor
• Софтуер и функции:
  • MSI Center
  • AI Engine
  • Frozr AI Cooling
  • Core Boost
  • Memory Boost
  • High-Efficiency Mode
  • Latency Killer
  • Audio Boost
• Операционна система: Windows 11 64-bit
• Форм фактор: microATX, 24.38 x 21.5 см
• Гаранция: 36 месеца
