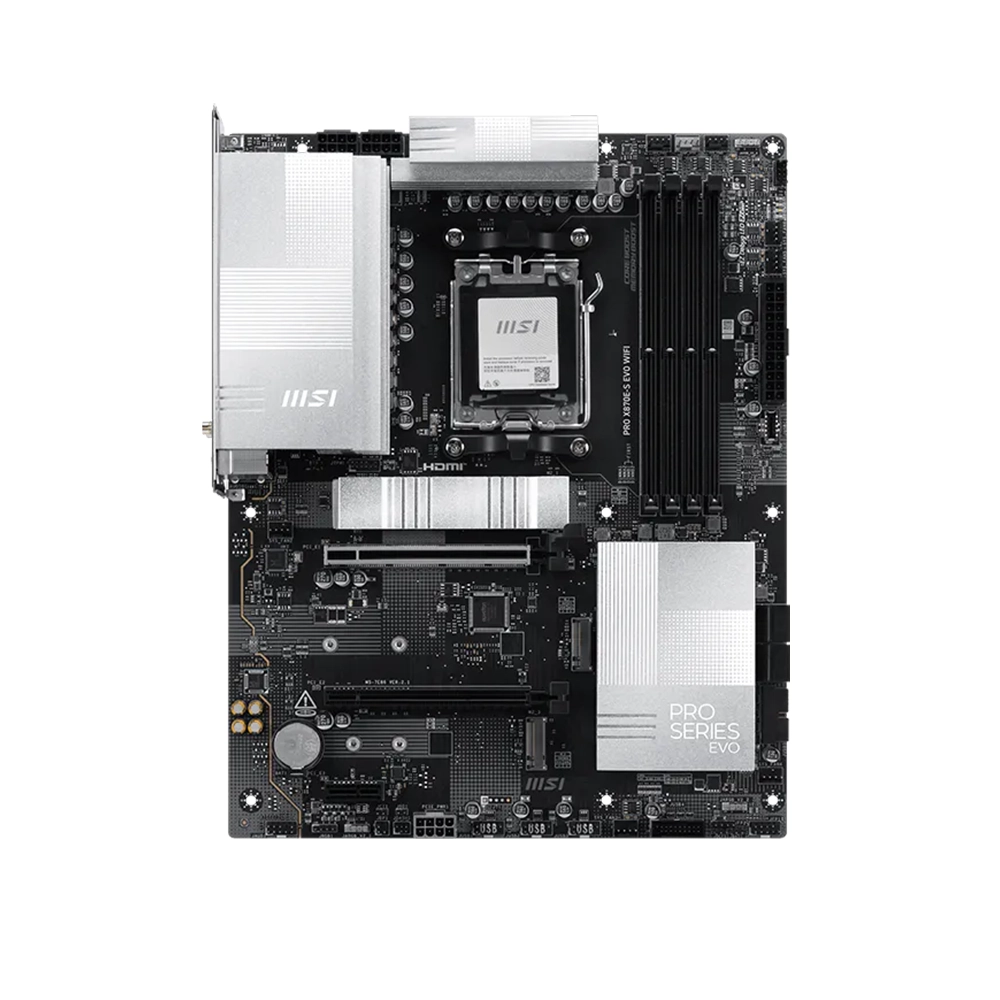

MSI PRO X870E-S EVO WIFI, AM5, DDR5, Wi-Fi 7, 5GbE Дънна платка

MSI PRO X870E-S EVO WIFI е ATX дънна платка със сокет AM5 и чипсет AMD X870E, предназначена за системи с настолни процесори AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series. Моделът комбинира DDR5 памет, PCIe 5.0 за основната видеокарта и NVMe SSD, USB4 40 Gbps, 5GbE кабелна мрежа и Wi-Fi 7, като е подходящ за производителни гейминг, работни и универсални конфигурации.

Захранващата секция използва 12+2+1 Duet Rail Power System с 60 A Smart Power Stage за VCore, два 8-pin конектора за процесорно захранване и 6-слойна печатна платка с 2 oz удебелена мед. Охлаждането включва увеличени VRM радиатори, 7 W/mK термоподложки за MOSFET компонентите, допълнителни термоподложки за дроселите и EZ M.2 Shield Frozr II за основния M.2 SSD.

Четирите DDR5 UDIMM слота поддържат до 256 GB памет в двуканален режим и AMD EXPO. При Ryzen 9000 Series MSI посочва максимална овърклок скорост до 8200+ MT/s при конфигурация 1DPC 1R, като реално поддържаната честота зависи от използвания процесор, броя и организацията на модулите и конкретния комплект памет.

Основният PCIe слот работи до PCIe 5.0 x16 с Ryzen 9000 и Ryzen 7000 процесори. При Ryzen 8700, 8600 и 8400 Series той работи до PCIe 4.0 x8, а при Ryzen 8500 и 8300 Series - до PCIe 4.0 x4. За NVMe устройства са налични три M.2 слота - един PCIe 5.0 x4 от процесора и два PCIe 4.0 x4 от чипсета - плюс четири SATA 6 Gbps порта. При Ryzen 8000 Series основният M.2 слот работи до PCIe 4.0 x4.

Свързаността включва Realtek 8126VB 5GbE LAN, Wi-Fi 7 с поддръжка на 2.4 GHz, 5 GHz и 6 GHz ленти и Bluetooth 5.4. На задния панел са налични USB4 40 Gbps Type-C, USB 20 Gbps Type-C, два USB 10 Gbps Type-A, два USB 5 Gbps Type-A и четири USB 2.0 порта. Има също HDMI 2.1, видеоизход през USB4 Type-C при процесор с вградена графика, бутони Clear CMOS и Flash BIOS, както и предварително монтиран I/O щит.

Детайлни характеристики

Основни данни, процесор и чипсет

• Марка: MSI
• Модел: PRO X870E-S EVO WIFI
• Код на производителя: 7E86-003R
• EAN/GTIN: 4711377412230
• Платформа: AMD
• Сокет: AM5
• Чипсет: AMD X870E
• Съвместими процесори: AMD Ryzen 9000, Ryzen 8000 и Ryzen 7000 Series Desktop Processors
• Форм фактор: ATX
• Цветова схема: черна печатна платка със сребристи радиатори

Захранване и конструкция

• VRM: 12+2+1 Duet Rail Power System
• VCore: 12 фази със 60 A Smart Power Stage
• SOC: 2 фази
• MISC: 1 фаза
• Управление: Digital PWM, Core Boost
• Печатна платка: 6 слоя, 2 oz удебелена мед
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 2 x 8-pin
• Допълнително PCIe захранване: 1 x 8-pin PCIE_PWR
• Основен PCIe слот: подсилен със Steel Armor

Оперативна памет

• Тип: DDR5 UDIMM
• Слотове: 4
• Максимален капацитет: 256 GB
• Архитектура: Dual Channel
• JEDEC скорости: DDR5 4800 - 5600 MT/s
• Овърклок: DDR5 5600 - 8200+ MT/s в зависимост от процесора и конфигурацията
• Ryzen 9000, 1DPC 1R: до 8200+ MT/s
• Ryzen 9000, 1DPC 2R: до 6400+ MT/s
• Ryzen 9000, 2DPC 1R: до 6400+ MT/s
• Ryzen 9000, 2DPC 2R: до 6000+ MT/s
• Профили: AMD EXPO
• Допълнителна поддръжка: AMD POR, JEDEC, memory overclocking, non-ECC un-buffered памет
• CUDIMM: поддържа се в Clock Driver bypass режим; съвместимостта зависи от процесора и BIOS версията
• DIMM механизъм: едностранно заключване на слотовете

PCIe слотове

• PCI_E1: PCIe 5.0 x16 от процесора
• PCI_E1 с Ryzen 9000 / 7000: до PCIe 5.0 x16
• PCI_E1 с Ryzen 8700 / 8600 / 8400: до PCIe 4.0 x8
• PCI_E1 с Ryzen 8500 / 8300: до PCIe 4.0 x4
• PCI_E2: физически x16 слот, PCIe 4.0 x4 от чипсета
• PCI_E3: PCIe 3.0 x1 от чипсета
• EZ PCIe Clip II: механизъм за по-удобно освобождаване на основната видеокарта

Съхранение

• M.2 слотове: 3
• M2_1: PCIe 5.0 x4 от процесора, формати 2260 / 2280
• M2_1 с Ryzen 9000 / 7000: до PCIe 5.0 x4
• M2_1 с Ryzen 8000: до PCIe 4.0 x4
• M2_2: PCIe 4.0 x4 от чипсета, формати 2280 / 22110
• M2_3: PCIe 4.0 x4 от чипсета, формати 2260 / 2280
• SATA: 4 x SATA 6 Gbps
• Охлаждане на M.2: EZ M.2 Shield Frozr II
• Монтаж: EZ M.2 Clip II

RAID

• SATA: RAID 0, RAID 1, RAID 5 и RAID 10
• M.2 NVMe: RAID 0, RAID 1 и RAID 5
• Ограничение: RAID 5 се поддържа с Ryzen 9000 и Ryzen 7000 Series процесори

Видео изходи

• HDMI: 1 x HDMI 2.1 TMDS, до 4K при 60 Hz
• USB4 Type-C: DisplayPort 1.4 HBR3 видеоизход, до 4K при 120 Hz според текущата спецификация на MSI
• Условие: видеоизходите изискват процесор с интегрирана графика; поддържаните режими зависят от конкретния процесор

Мрежова свързаност

• LAN контролер: Realtek 8126VB
• Кабелна мрежа: до 5 Gbps
• Wi-Fi: Wi-Fi 7, предварително инсталиран M.2 Key-E модул
• Стандарти: 802.11 a/b/g/n/ac/ax/be
• Честотни ленти: 2.4 GHz / 5 GHz / 6 GHz
• Канал: до 160 MHz
• Теоретична безжична скорост: до 2.9 Gbps
• Технологии: MU-MIMO TX/RX, MLO, 4KQAM
• Bluetooth: Bluetooth 5.4
• Антена: MSI EZ Wi-Fi Antenna

USB

• Заден панел: 1 x USB4 40 Gbps Type-C
• Заден панел: 1 x USB 20 Gbps Type-C
• Заден панел: 2 x USB 10 Gbps Type-A
• Заден панел: 2 x USB 5 Gbps Type-A
• Заден панел: 4 x USB 2.0 Type-A
• Преден панел: 1 x вътрешен USB 10 Gbps Type-C конектор
• Преден панел: конектори за общо 4 x USB 5 Gbps Type-A порта
• Преден панел: конектори за общо 6 x USB 2.0 порта

Заден панел

• 1 x Clear CMOS бутон
• 1 x Flash BIOS Button
• 1 x HDMI 2.1
• 1 x USB4 40 Gbps Type-C
• 1 x USB 20 Gbps Type-C
• 2 x USB 10 Gbps Type-A
• 2 x USB 5 Gbps Type-A
• 4 x USB 2.0 Type-A
• 1 x RJ-45 5GbE
• 2 x конектора за Wi-Fi антена
• 3 x аналогови аудио жака
• I/O щит: предварително монтиран

Аудио

• Кодек: Realtek ALC897
• Канали: 7.1 High Definition Audio
• Технология: MSI Audio Boost

Охлаждане и вентилаторни конектори

• VRM охлаждане: Extended Heatsink Design
• VRM радиатор: Heavy Plated VRM Heatsink
• Термоподложки: 7 W/mK за MOSFET компонентите
• Дросели: допълнителни термоподложки
• Чипсет: увеличен пасивен радиатор
• M.2: EZ M.2 Shield Frozr II
• CPU Fan: 1 x конектор
• Pump / System Fan: 1 x комбиниран конектор с автоматично разпознаване, до 3 A
• System Fan: 6 x конектора
• Общо вентилаторни / помпени конектори: 8

RGB, диагностика и вътрешни конектори

• ARGB: 3 x Addressable V2 RGB LED конектора JARGB_V2
• RGB: 1 x стандартен RGB LED конектор JRGB
• Диагностика: 4 x EZ Debug LED
• Памет: 1 x EZ Memory Detection LED
• Преден панел: 2 x JFP конектора
• Предно аудио: 1 x JAUD
• Chassis Intrusion: 1 x JCI
• TPM: 1 x TPM хедър с TPM 2.0 поддръжка
• Tuning Controller: 1 x JDASH
• EZ Conn: 1 x JAF_1

BIOS и функции

• BIOS: 64 MB ROM
• Интерфейс: Click BIOS X
• BIOS обновяване: Flash BIOS Button
• Нулиране: Clear CMOS Button
• Памет: AMD EXPO и Memory Boost
• Процесор: Core Boost
• Настройки: Performance Preset, PBO Thermal Point и Config TDP
• Софтуер: MSI Center

Размери, операционна система и гаранция

• Форм фактор: ATX
• Размери: 304.8 x 243.84 мм
• Поддържана операционна система: Windows 11 64-bit
• Гаранция: 36 месеца

Съдържание на комплекта

• 1 x MSI PRO X870E-S EVO WIFI дънна платка
• 1 x кратко ръководство за монтаж
• 1 x уведомление за регулаторните изисквания на Европейския съюз
• 2 x SATA 6 Gbps кабела
• 1 x EZ Wi-Fi антена
• 1 x EZ Conn-Cable V1, 1 към 2
• 3 x EZ M.2 Clip II фиксатора
• 1 x инструмент за освобождаване на EZ M.2 Clip II
