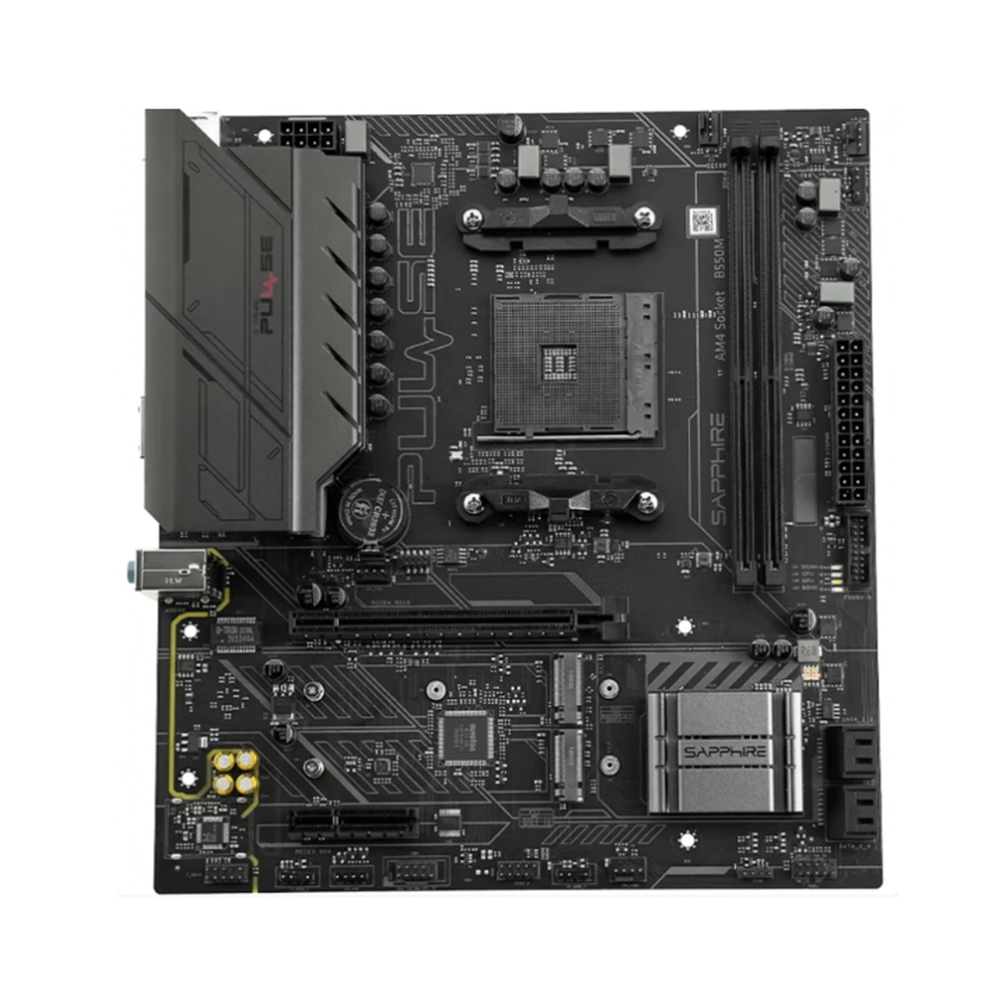

Sapphire PULSE B550M, AM4, DDR4, PCIe 4.0 Дънна платка

Sapphire PULSE B550M е Micro-ATX дънна платка за AMD AM4 системи с чипсет B550 и поддръжка на настолни процесори Ryzen 5000, Ryzen 4000 и Ryzen 3000 Series. Моделът комбинира компактен формат с PCIe 4.0 за основната видеокарта и основния NVMe SSD, два M.2 слота и 2.5 Gigabit Ethernet мрежова свързаност.

Захранващата секция използва 8+2-фазна конфигурация с до 63 A на фаза според Sapphire, а VRM и B550 чипсетът разполагат с пасивни радиатори. За оперативната памет са предвидени два DDR4 DIMM слота в Dual Channel режим с максимален общ капацитет 64 GB и официално посочена поддръжка на честоти до 4000+ MHz при овърклок.

Основният слот за видеокарта поддържа PCIe 4.0 x16, а вторият разширителен слот работи като PCIe 3.0 x4. За съхранение са налични два M.2 Key M слота за 2280 SSD устройства - единият с PCIe 4.0 x4, а другият с PCIe 3.0 x4 - както и четири SATA 6 Gbps порта. Реалната PCIe функционалност зависи и от възможностите на инсталирания AM4 процесор.

Задният панел включва HDMI, DisplayPort, USB 3.2 Gen 1 Type-C, три USB 3.2 Gen 1 Type-A, два USB 2.0, PS/2, 2.5GbE LAN и три аудио жака. Видеоизходите се използват при процесор с интегрирана графика. Вътрешните конектори включват USB хедъри за предния панел, отделни CPU, системни и AIO помпени конектори, както и 5 V ARGB и 12 V RGB интерфейси за съвместима подсветка.

Детайлни характеристики

Основни данни и процесор

• Марка: Sapphire
• Модел: PULSE B550M
• MPN/SKU: 52103-05-40G
• EAN/GTIN: 4895106297708
• Платформа: AMD
• Сокет: AM4
• Чипсет: AMD B550
• Поддържани процесори: AMD Ryzen 5000 / 4000 / 3000 Series Desktop Processors
• Форм фактор: Micro-ATX
• Размери: 245 x 225 мм

Захранване и охлаждане

• CPU захранваща секция: 8+2 фази
• Ток на фаза: до 63 A според официалната спецификация на Sapphire
• Основно захранване: 1 x 24-pin ATX
• CPU захранване: 1 x 8-pin EPS12V
• VRM охлаждане: пасивен радиатор
• Чипсет охлаждане: пасивен PCH радиатор
• CPU вентилатор: 1 x 4-pin конектор
• Системни вентилатори: 2 x 4-pin конектора
• AIO помпа: 1 x 4-pin AIO_PUMP конектор

Оперативна памет

• Тип: DDR4
• Слотове: 2 x DIMM
• Максимален капацитет: 64 GB
• Максимална конфигурация: 2 x 32 GB
• Режим: Dual Channel
• Овърклок честота: до 4000+ MHz (OC)
• Забележка: достижимата честота зависи от процесора, модулите памет и BIOS настройките

PCIe слотове

• Основен PCIe слот: 1 x PCIe 4.0 x16
• Допълнителен PCIe слот: 1 x PCIe 3.0 x4
• Забележка: реалното PCIe поколение и наличната пропускателна способност зависят от използвания процесор

Съхранение

• M.2 слотове: 2
• Основен M.2: PCIe 4.0 x4, Key M, формат 2280
• Втори M.2: PCIe 3.0 x4, Key M, формат 2280
• SATA: 4 x SATA 6 Gbps

Видео изходи

• HDMI: 1 x HDMI
• DisplayPort: 1 x DisplayPort
• Условие: видеоизходите изискват съвместим AM4 процесор с интегрирана графика

Мрежова свързаност

• LAN контролер: Realtek RTL8125 / RTL8125BG
• Кабелна мрежа: 2.5 Gigabit Ethernet
• LAN порт: 1 x RJ-45
• Wi-Fi: няма
• Bluetooth: няма

Аудио

• Аудио кодек: Realtek ALC897
• Канали: 5.1 HD Audio
• Задни аудио конектори: 3 x 3.5 мм жака
• Предно аудио: 1 x вътрешен F_AUDIO конектор

Задни интерфейси

• USB 3.2 Gen 1 Type-C: 1
• USB 3.2 Gen 1 Type-A: 3
• USB 2.0 Type-A: 2
• Видео: 1 x HDMI, 1 x DisplayPort
• Мрежа: 1 x RJ-45 2.5GbE
• PS/2: 1 x порт за клавиатура
• Аудио: 3 x 3.5 мм жака

Вътрешни USB и системни конектори

• USB 3.2 Gen 1: 1 x вътрешен хедър за до 2 x Type-A порта
• USB 2.0: 1 x вътрешен хедър за до 2 x Type-A порта
• TPM: 1 x SPI TPM хедър
• COM: 1 x вътрешен сериен конектор
• Clear CMOS: наличен бутон / конектор за нулиране на CMOS
• Предно аудио: 1 x F_AUDIO

RGB и диагностика

• ARGB: 3 x 5 V Addressable RGB конектора
• RGB: 1 x 12 V RGB конектор
• Диагностични LED: CPU - червен, DRAM - жълт, GPU - бял, Boot - зелен

Размери и гаранция

• Форм фактор: Micro-ATX
• Размери: 245 x 225 мм
• Гаранция: 36 месеца
