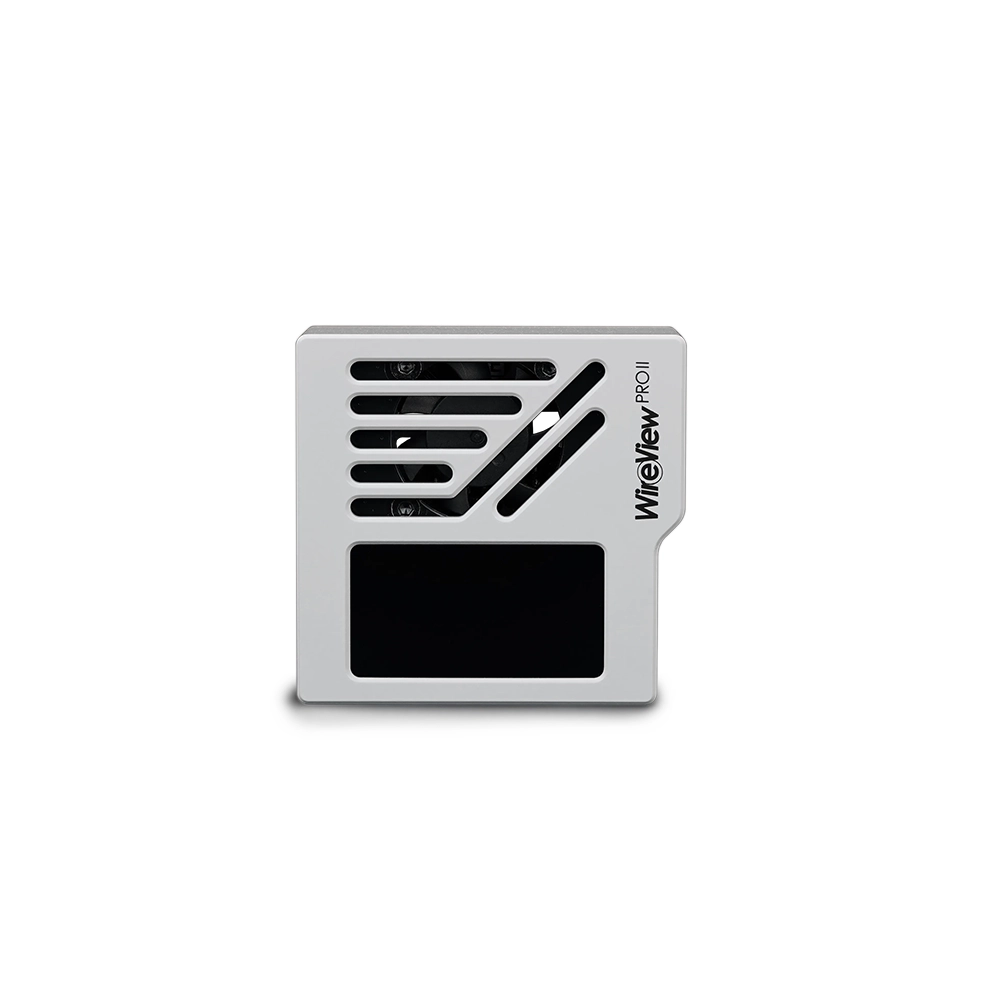

Thermal Grizzly WireView Pro II Normal 12V-2x6 White Устройство за мониторинг на видеокарта

Thermal Grizzly WireView Pro II Normal 12V-2x6 White е устройство за мониторинг на видеокарта, предназначено за модерни висок клас GPU модели с 12V-2x6 захранващ конектор. Моделът измерва консумацията, напрежението, тока по отделните пинове и температурите около захранващата връзка на видеокартата. Това помага за по-добър контрол върху натоварването, разпределението на тока и състоянието на конектора при мощни видеокарти.

Версията WireView Pro II Normal е със стандартна ориентация на 12V-2x6 конектора. Този вариант се използва при видеокарти, при които четирите контролни пина са разположени между печатната платка на видеокартата и 12-те захранващи пина. При правилно избран вариант устройството служи едновременно като 90-градусов адаптер и като хардуерен модул за наблюдение, като позволява по-чисто насочване на захранващия кабел към долната част на кутията при стандартен хоризонтален монтаж на видеокартата.

WireView Pro II разполага с TFT-IPS цветен дисплей с резолюция 320 x 170 пиксела, който показва различни изгледи за консумация, напрежение, ток по пинове, температури и състояние на конектора. Устройството включва автоматично записване на данни, визуални и звукови предупреждения при надвишаване на зададени граници, както и възможност за автоматично изключване на системата чрез включения Y-разклонителен кабел. Полу-пасивният 30 мм вентилатор и машинно обработеният алуминиев корпус подпомагат контролираното отвеждане на топлината около захранващата връзка.

Детайлни характеристики

• Основна информация:
  • Марка: Thermal Grizzly
  • Модел: WireView Pro II Normal 12V-2x6 White
  • Производствен код: TG-WV-P2-H19N-W
  • EAN: 4260711992964
  • Тип продукт: Устройство за мониторинг на видеокарта
  • Предназначение: измерване и следене на консумация, напрежение, ток и температури при видеокарти с 12V-2x6 / 12VHPWR захранващ конектор
  • Вариант: Normal / N
  • Ориентация: стандартна ориентация на 12V-2x6 конектора
  • Цвят: Бял
  • Материал на корпуса: алуминий
• Съвместимост и приложение:
  • Съвместим захранващ конектор: 12V-2x6
  • Съвместимост назад с 12VHPWR видеокарти: да, при физическа съвместимост и правилна ориентация
  • Функция като 90-градусов адаптер: да
  • Подходящ за по-добро управление на кабелите: да
  • Предназначен за: съвместими висок клас видеокарти с 12V-2x6 / 12VHPWR захранващ конектор
  • Официалният списък за съвместимост е базиран на хоризонтален монтаж на видеокартата и насочване на захранващия кабел към долната част на кутията
  • Преди покупка трябва да се провери официалният списък за съвместимост на Thermal Grizzly и техническият чертеж за свободно място до страничния панел, процесорния охладител и други компоненти
• Разлика между Normal и Reverse:
  • Двата варианта имат еднаква основна функция, но различна ориентация на 12V-2x6 / 12VHPWR конектора
  • Normal вариантът се използва, когато четирите контролни пина са между печатната платка на видеокартата и 12-те захранващи пина
  • Reverse вариантът се използва, когато 12-те захранващи пина са между печатната платка на видеокартата и четирите контролни пина
  • Този модел е Normal / N вариант
  • Визуалната разлика между Normal и Reverse е в ориентацията на 16-пиновия захранващ конектор, а не в дисплея или основните функции
  • Дисплеят може да се завърта на 180° през настройките, затова изборът на вариант зависи основно от ориентацията на конектора и желаното насочване на кабела
• Мониторинг и измерване:
  • Измерване на обща консумация: да
  • Измерване на ток по отделни пинове: да
  • Измерване на напрежение: да
  • Измерване на температура: да
  • Температурен мониторинг на входа и изхода на 12V-2x6 конектора: да
  • Външни температурни сензори: 2 x 10k NTC, B3435 стандарт
  • Толеранс на измерване: ±4%
  • Автоматично записване на данни: да
  • Запис на данни за анализ при проблем: да
  • Интервал на запис: на всеки 60 секунди
  • Капацитет на паметта за запис: приблизително 340 дни непрекъсната употреба или около 3 - 4 години типична употреба
• Дисплей и режими на показване:
  • Тип дисплей: TFT-IPS цветен дисплей
  • Резолюция на дисплея: 320 x 170 пиксела
  • Възможност за настройване на изгледите: да
  • Основен изглед: ток по пинове, консумация, разпознаване на конектор, вентилатор и изходна температура
  • Опростен изглед: обща мощност, пин с най-висок ток, напрежение и най-горещ сензор
  • Изглед за ток: ток по отделни пинове в ампери
  • Изглед за напрежение: напрежение по отделни пинове и средна стойност
  • Изглед за мощност: мощност по пинове и обща мощност
  • Изглед за температура: показване на всички 4 температурни сензора
  • Завъртане на дисплея на 180° през настройките: да
• Предупреждения и защита:
  • Визуални предупреждения при надвишаване на лимити: да
  • Звукови предупреждения при надвишаване на лимити: да
  • Настройка на прагове за предупреждение: да
  • Глобални настройки за аларми, цикличен режим, дизайн и управление на вентилатора: да
  • Възможност за автоматично изключване на системата: да, чрез включения Y-разклонителен кабел за power функция през дънната платка
  • Разширена гаранционна защита за GPU конектора: 2 години според условията на Thermal Grizzly
• Охлаждане и конструкция:
  • Корпус: машинно обработен алуминиев корпус
  • Активна охладителна функция на корпуса: да
  • Вентилатор: полу-пасивен 30 мм вентилатор
  • Управление на вентилатора: според температура и натоварване
  • Вентилационни отвори за отвеждане на топлината: да
  • Оптимизиран въздушен поток около топлинно натоварените компоненти: да
• Конектори:
  • Основен захранващ конектор: 12V-2x6
  • USB-C порт: да
  • 2 x 2-pin JST PH 2.0 мм: за температурни сензори 10k NTC
  • 2-pin JST PH 1.0 мм: за power button функция към дънната платка
  • Вътрешна връзка с компютър: чрез USB-C към USB 2.0 вътрешен кабел
• Софтуер и обновяване:
  • Готова работа без задължителна настройка: да
  • Самостоятелна хардуерна работа: да
  • USB-C порт за обновяване на фърмуер: да
  • Софтуерна поддръжка: WireView2-SW
  • Настройване на дисплея директно от устройството: да
  • Допълнителна персонализация и системни отчети чрез софтуер: да
• Размери и тегло:
  • Размери на устройството: 62.5 x 65 x 39.5 мм
  • Размери на опаковката: 11.3 x 10.5 x 8.5 см
  • Нетно тегло: 81.5 г
  • Брутно тегло: 194.5 г
• Комплект:
  • 1 x Thermal Grizzly WireView Pro II Normal 12V-2x6 White
  • 1 x USB-C към USB 2.0 вътрешен кабел, 60 см
  • 1 x Y-разклонителен кабел за power функция през дънната платка
  • 1 x къс температурен сензор, 5 см
  • 1 x дълъг температурен сензор, 20 см
• Гаранция: 24 месеца

Съвместими модели видеокарти за Normal / N варианта

• Важно уточнение:
  • Следният списък включва само моделите, посочени от Thermal Grizzly в секцията WireView Pro II Normal.
  • За изброените видеокарти е необходим Normal / N вариант, когато захранващият кабел трябва да бъде насочен надолу при хоризонтален монтаж на видеокартата.
  • Ако същите видеокарти се използват с Reverse вариант, захранващият кабел ще бъде насочен нагоре.
  • Ако конкретна видеокарта не присъства в този списък, съвместимостта с Normal варианта не е гарантирана.
  • Преди монтаж трябва да се провери и свободното място в кутията според техническия чертеж на Thermal Grizzly.
• RTX 5090:
  • Gainward GeForce RTX 5090 Phantom
  • Gainward GeForce RTX 5090 Phantom GS
  • INNO3D GeForce RTX 5090 X3
  • INNO3D GeForce RTX 5090 X3 OC
  • INNO3D GeForce RTX 5090 iCHILL X3
  • MSI GeForce RTX 5090 32G Suprim SOC
  • MSI GeForce RTX 5090 32G Suprim Liquid SOC
  • MSI GeForce RTX 5090 32G Gaming Trio OC
  • MSI GeForce RTX 5090 32G Vanguard
  • MSI GeForce RTX 5090 32G Vanguard SOC
  • MSI GeForce RTX 5090 32G Ventus 3X OC
  • PNY GeForce RTX 5090 Overclocked Triple Fan
  • PNY RTX 5090 ARGB Epic-X RGB Triple Fan
  • Palit 5090 GameRock
  • Phantom Waterblock Alphacool Core Geforce RTX 5090 Gamerock
  • ASUS TUF Gaming GeForce RTX 5090 OC
  • ASUS TUF Gaming GeForce RTX 5090
  • ASUS ROG Astral GeForce RTX 5090 OC
  • ASUS ROG Astral GeForce RTX 5090
  • ASUS ROG Astral LC GeForce RTX 5090 OC
  • ASUS ROG Astral LC GeForce RTX 5090
  • ASUS ROG Astral GeForce RTX 5090 White OC
  • ASUS ROG Astral GeForce RTX 5090 White
  • BYKSKI Geforce RTX 5090 ROG Astral Waterblock
  • EK-Quantum Vector³ TUF GeForce RTX 5090
  • GIGABYTE GeForce RTX 5090 Windforce OC 32G
  • GIGABYTE AORUS GeForce RTX 5090 Master 32G
  • GIGABYTE AORUS GeForce RTX 5090 Master ICE 32G
  • GIGABYTE AORUS GeForce RTX 5090 Xtreme Waterforce 32G
  • GIGABYTE AORUS GeForce RTX 5090 Xtreme WATERFORCE WB
  • GIGABYTE GeForce RTX 5090 Gaming OC 32G
  • Watercool Heatkiller V Waterblock ASUS 5090 TUF Gaming OC
  • Zotac Gaming GeForce RTX 5090 Solid OC
  • Zotac Gaming GeForce RTX 5090 Solid
  • Zotac Gaming GeForce RTX 5090 Solid OC White Edition
  • Zotac Gaming GeForce RTX 5090 AMP Extreme INFINITY
• RTX 5080:
  • INNO3D GeForce RTX 5080 X3
  • INNO3D GeForce RTX 5080 X3 OC
  • INNO3D GeForce RTX 5080 X3 Gaming OC
  • MSI GeForce RTX 5080 16G Inspire 3X
  • MSI GeForce RTX 5080 16G Inspire 3X OC
  • MSI GeForce RTX 5080 16G Gaming Trio
  • MSI GeForce RTX 5080 16G Gaming Trio OC
  • MSI GeForce RTX 5080 16G Ventus 3X OC WHITE
  • MSI GeForce RTX 5080 16G Shadow 3X OC
  • MSI GeForce RTX 5080 16G Vanguard SOC
  • MSI GeForce RTX 5080 16G SUPRIM SOC
• RTX 5070 Ti:
  • INNO3D GeForce RTX 5070 Ti X3
  • INNO3D GeForce RTX 5070 Ti X3 OC
  • INNO3D GeForce RTX 5070 Ti X3 OC White
  • MSI GeForce RTX 5070 Ti 16G Ventus 3X OC
  • MSI GeForce RTX 5070 Ti 16G Gaming Trio OC
  • MSI GeForce RTX 5070 Ti 16G Gaming Trio OC White
  • MSI GeForce RTX 5070 Ti 16G Vanguard SOC
  • MSI GeForce RTX 5070 Ti 16G Inspire 3X OC
  • MSI GeForce RTX 5070 Ti 16G Shadow 3X OC
  • MSI GeForce RTX 5070 Ti 16G Gaming Trio OC Plus
  • MSI GeForce RTX 5070 Ti 16G Inspire 3X OC Plus
• RTX 4090:
  • GIGABYTE GeForce RTX 4090 GAMING
  • HEATKILLER V PRO for RTX 4090 FE Waterblock
  • Manli Gallardo GeForce RTX 4090
  • MSI RTX 4090 Suprim X 24GB
  • MSI GeForce RTX 4090 GAMING X TRIO
  • NVIDIA GeForce RTX 4090 Founders Edition
  • Palit GeForce RTX 4090 GameRock
  • Zotac Gaming GeForce RTX 4090 Trinity
  • Zotac Gaming GeForce RTX 4090 AMP Extreme AIRO
• RTX 4080:
  • Manli Gallardo GeForce RTX 4080
  • NVIDIA GeForce RTX 4080 Founders Edition
  • NVIDIA GeForce RTX 4080 SUPER Founders Edition

Несъвместими модели според официалния списък

• NVIDIA GeForce RTX 5090 Founders Edition
• NVIDIA GeForce RTX 5080 Founders Edition
• GIGABYTE AORUS GeForce RTX 5080 Master 16G
• GIGABYTE GeForce RTX 5080 Gaming OC 16G
• GIGABYTE AORUS GeForce RTX 5080 Master ICE 16G
• GIGABYTE GeForce RTX 5070 Ti Gaming OC 16G
• GIGABYTE AORUS GeForce RTX 5070 Ti Master 16G
• ASUS GeForce RTX 5080 Noctua OC Edition
• ASUS TUF Gaming GeForce RTX 4090 OG OC
• ASUS ROG Matrix GeForce RTX 4090
• MSI GeForce RTX 5090 със Suprim / Vanguard / Gaming Trio PCB и AC воден блок
• Watercool HEATKILLER V за ASUS TUF Gaming GeForce RTX 5090
• INNO3D GeForce RTX 5090 iCHILL Frostbite
• Palit GeForce RTX 5080 GamingPro
• Zotac Gaming RTX 5090 ArcticStorm AIO
• EK-Quantum Vector² FE RTX 4080 Waterblock
