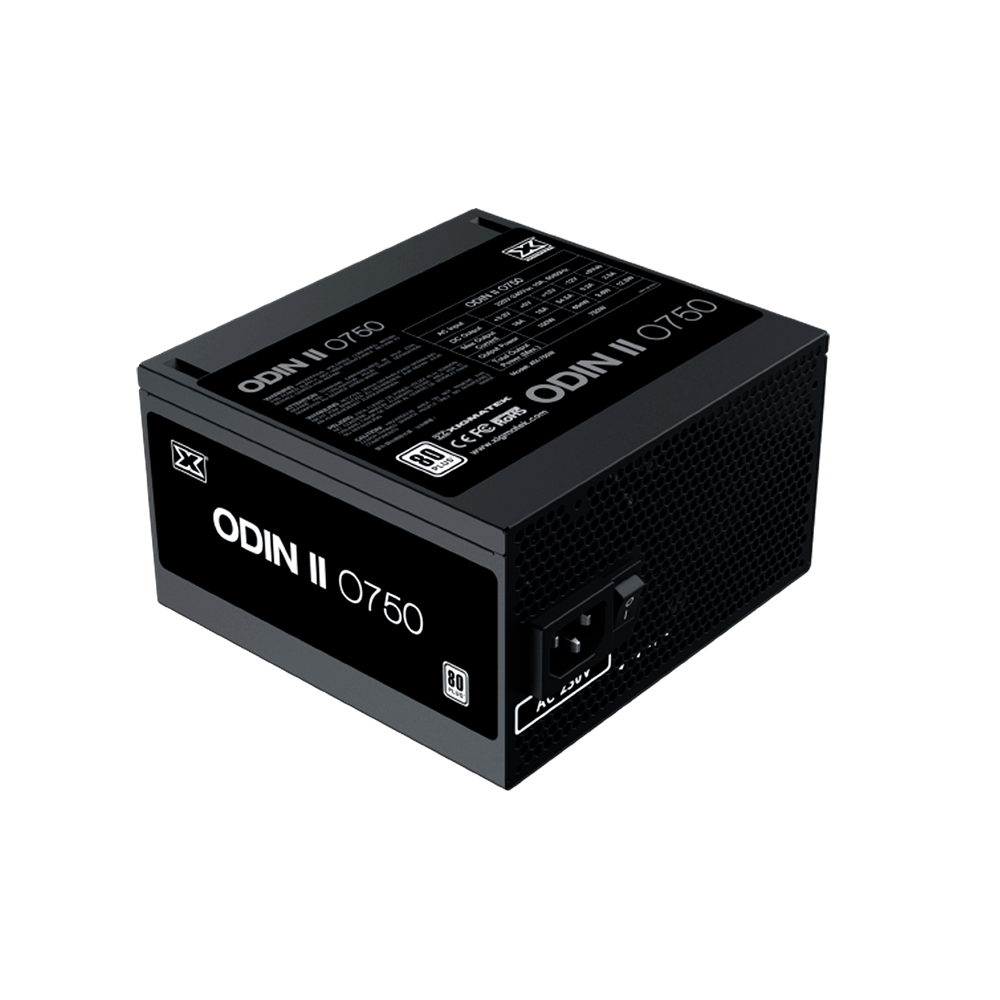

Xigmatek Odin II 750W, 80 PLUS Standard Захранване за компютър

Xigmatek Odin II 750W е ATX захранване с 750 W номинална мощност и фиксирано окабеляване, предназначено за настолни конфигурации, използващи стандартни EPS и PCIe 6+2-pin захранващи връзки. Моделът работи с единична +12 V линия, която може да отдава до 54,5 A и 654 W. Линиите +3,3 V и +5 V са с максимален ток по 16 A и общ комбиниран лимит 100 W, затова пълните 750 W не са налични само през +12 V линията.

Захранването е сертифицирано в базовия 80 PLUS клас и използва Active PFC. Входният диапазон за европейския модел е 220-240 V при 50/60 Hz. Xigmatek посочва 80% ефективност при 50% системно натоварване. Конкретна версия на стандарта ATX12V не е публикувана на официалната продуктова страница, затова такава не се приписва само по формата на корпуса или използваните конектори.

Актуалната официална кабелна схема за вариантите Odin II 700W и 750W показва един ATX 20+4-pin конектор, два CPU EPS 4+4-pin конектора върху един кабел и четири PCIe 6+2-pin конектора върху два PCIe кабела. За устройства за съхранение и периферия има общо пет SATA захранващи и три Peripheral 4-pin конектора върху два отделни кабела. Това разпределение е важно, тъй като част от по-стари търговски описания посочват различен брой конектори.

Охлаждането се осигурява от 120 мм вентилатор със Sleeve Bearing и автоматично термично управление на оборотите. Производителят посочва скорост под 1800 rpm при пълно натоварване. Потвърдените защити от Xigmatek са OCP, OPP, UVP и OVP, а каталожните данни за точния регионален EAN добавят SCP защита срещу късо съединение.

Корпусът е с ширина 150 мм, дължина 140 мм и височина 86 мм. Кабелите са постоянно свързани и са изпълнени изцяло в черно, затова при монтаж трябва да се остави пространство и за неизползваните линии. Европейският комплект включва мрежов захранващ кабел, кратко ръководство и гаранционна карта, а гаранционното поле на актуалния дистрибуторски запис за точния EAN е 24 месеца.

Детайлни характеристики

Основни данни и стандарти

• Марка: Xigmatek
• Модел: Odin II 750W
• Номинална мощност: 750 W
• Формат: ATX
• Тип окабеляване: фиксирано
• Кабели: черни, с гъвкава външна обвивка
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 PLUS Standard
• Декларирана ефективност: 80% при 50% системно натоварване
• PFC: Active PFC
• Входно напрежение: 220-240 V
• Входна честота: 50/60 Hz
• +12 V линия: 1 линия, до 54,5 A и 654 W
• +3,3 V линия: до 16 A
• +5 V линия: до 16 A
• Комбинирана мощност на +3,3 V и +5 V: до 100 W
• -12 V линия: до 0,3 A и 3,6 W
• +5 VSB линия: до 2,5 A и 12,5 W

Окабеляване и конектори

• ATX 20+4-pin: 1 конектор върху 1 фиксиран кабел, 520 мм
• CPU EPS 4+4-pin: 2 конектора върху 1 фиксиран кабел; първи на 520 мм, втори на още 150 мм
• PCIe 6+2-pin: 4 конектора върху 2 фиксирани PCIe кабела
• PCIe кабели: по 2 x 6+2-pin конектора на кабел; първи на 550 мм, втори на още 150 мм
• SATA захранване: 5 конектора върху 2 фиксирани SATA/Peripheral кабела
• Peripheral 4-pin (Molex): 3 конектора върху същите 2 SATA/Peripheral кабела
• SATA/Peripheral кабел 1: 3 SATA + 1 Peripheral 4-pin; първи SATA на 400 мм, следващите конектори през 150 мм
• SATA/Peripheral кабел 2: 2 SATA + 2 Peripheral 4-pin; първи SATA на 450 мм, следващите конектори през 150 мм
• 16-pin GPU конектор: няма

Охлаждане и управление

• Тип охлаждане: активно
• Вентилатор: 120 мм
• Лагер: Sleeve Bearing
• Максимални обороти: под 1800 rpm при пълно натоварване
• Управление: автоматично термично управление на оборотите

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита от понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение

Монтаж

• Окабеляване: всички DC кабели са постоянно свързани към захранването
• Място за кабели: необходимо е пространство за подреждане и на неизползваните фиксирани кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 24 месеца

Съдържание на комплекта

• Мрежов захранващ кабел: EU кабел
• Кратко ръководство: включено
• Гаранционна карта: включена
