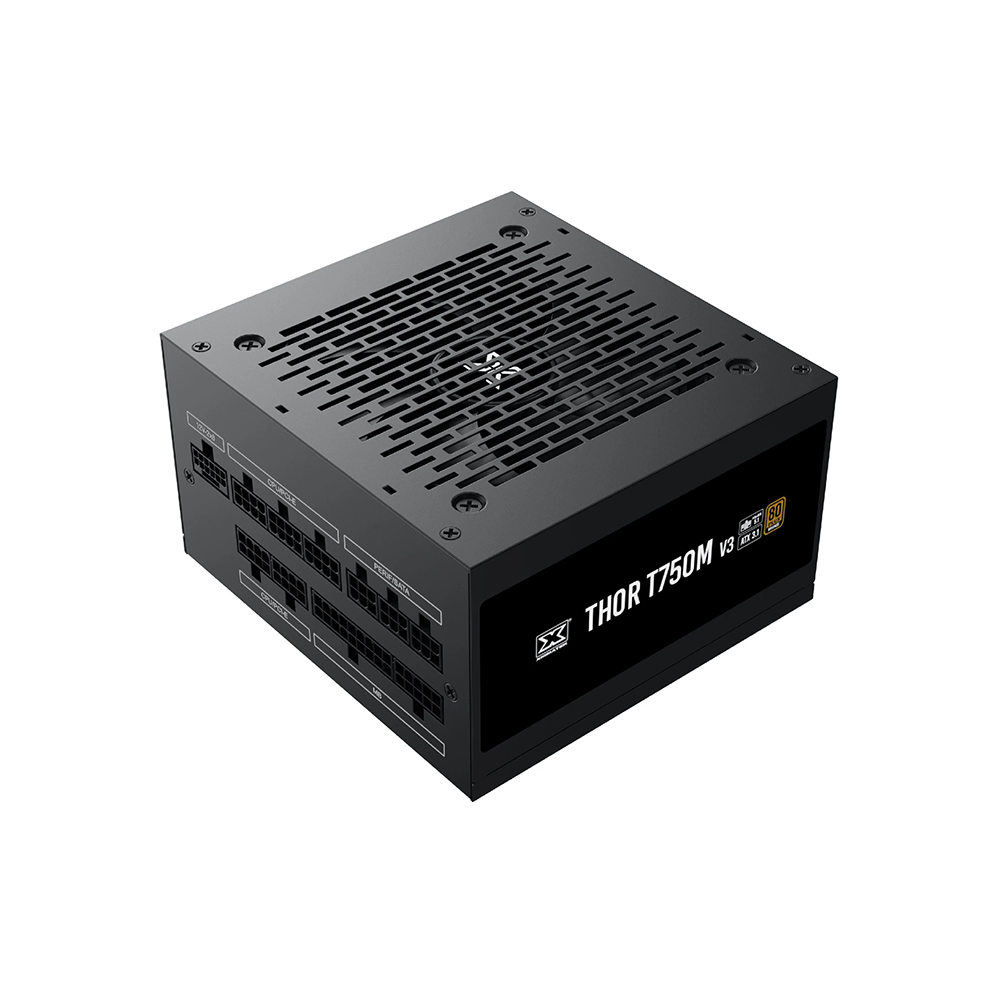

Xigmatek Thor T750M V3 750W, 80 Plus Bronze, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Xigmatek Thor T750M V3 е 750 W ATX захранване от серията Thor M V3, създадено за съвременни настолни конфигурации, при които са важни актуалните ATX 3.1 и PCIe 5.1 изисквания. Моделът е сертифициран по 80 Plus Bronze и използва Active PFC и DC-DC преобразуване. Входът е с пълен диапазон 100-240 V AC, а +12 V изходът е организиран като единична линия.

Окабеляването е напълно модулно, така че към захранването се свързват само необходимите кабели. За дънната платка има 20+4-pin ATX кабел, а за процесора са предвидени два отделни 4+4-pin EPS кабела. За видеокарти са налични четири PCIe 6+2-pin конектора върху два кабела, както и отделен 12V-2x6 кабел с максимално заявена мощност 600 W. 12V-2x6 връзката използва отделно маркирано гнездо на модулния панел, а CPU и стандартните PCIe кабели използват споделени CPU/PCI-E гнезда.

За дискове и периферия комплектът от модулни кабели предлага шест SATA захранващи конектора върху два кабела и шест Peripheral 4-pin конектора върху два кабела. Официалната кабелна схема показва по три Peripheral 4-pin конектора на всеки от двата кабела. Черните плоски кабели улесняват прекарването им зад тавата на дънната платка в кутии с ограничено пространство за кабелен мениджмънт.

Охлаждането се осигурява от 120 мм вентилатор с автоматично термично управление на оборотите. Производителят посочва скорост под 1800 rpm при пълно натоварване. Защитите, изрично посочени за модела, са SCP, OPP, OVP и UVP. Корпусът е с дължина 140 мм, което намалява необходимото пространство за захранването и кабелните връзки в сравнение с по-дълги ATX модели.

Точният вариант EN43291 с EAN 4711409543291 е европейската версия с EU мрежов кабел. При модулното окабеляване трябва да се използват комплектните или изрично одобрени за модела кабели, тъй като сходната форма на конекторите от страната на захранването не означава електрическа съвместимост между различни модели.

Детайлни характеристики

Основни данни и стандарти

• Производител: Xigmatek
• Модел: Thor T750M V3
• MPN/SKU: EN43291
• EAN: 4711409543291
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Тип кабели: черни плоски кабели
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Bronze
• Входно напрежение: 100-240 V AC
• PFC: Active PFC
• Преобразуване: DC-DC
• +12 V конфигурация: единична линия

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 1 кабел, 550 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 600 мм
• PCIe 6+2-pin: 4 конектора върху 2 кабела, по 600 + 150 мм
• 12V-2x6: 1 директен кабел към отделно маркираното 12V-2x6 PSU гнездо, 600 мм, максимум 600 W
• SATA захранващи конектори: 6 конектора върху 2 кабела, по 3 конектора на кабел, 500 + 150 + 150 мм
• Peripheral 4-pin (Molex): 6 конектора върху 2 кабела, по 3 конектора на кабел, 500 + 150 + 150 мм
• CPU/PCIe PSU гнезда: споделени модулни гнезда, означени CPU/PCI-E

Охлаждане и управление

• Вентилатор: 120 мм
• Управление на вентилатора: автоматично термично управление според натоварването
• Обороти: под 1800 rpm при пълно натоварване

Защити и конструкция

• SCP: защита от късо съединение
• OPP: защита от претоварване по мощност
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• Конструкция: Active PFC и DC-DC преобразуване

Монтаж

• Модулен панел: отделни зони за MB, CPU/PCI-E, PERIF/SATA и 12V-2x6
• Модулни кабели: използват се комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• Мрежов кабел: EU
