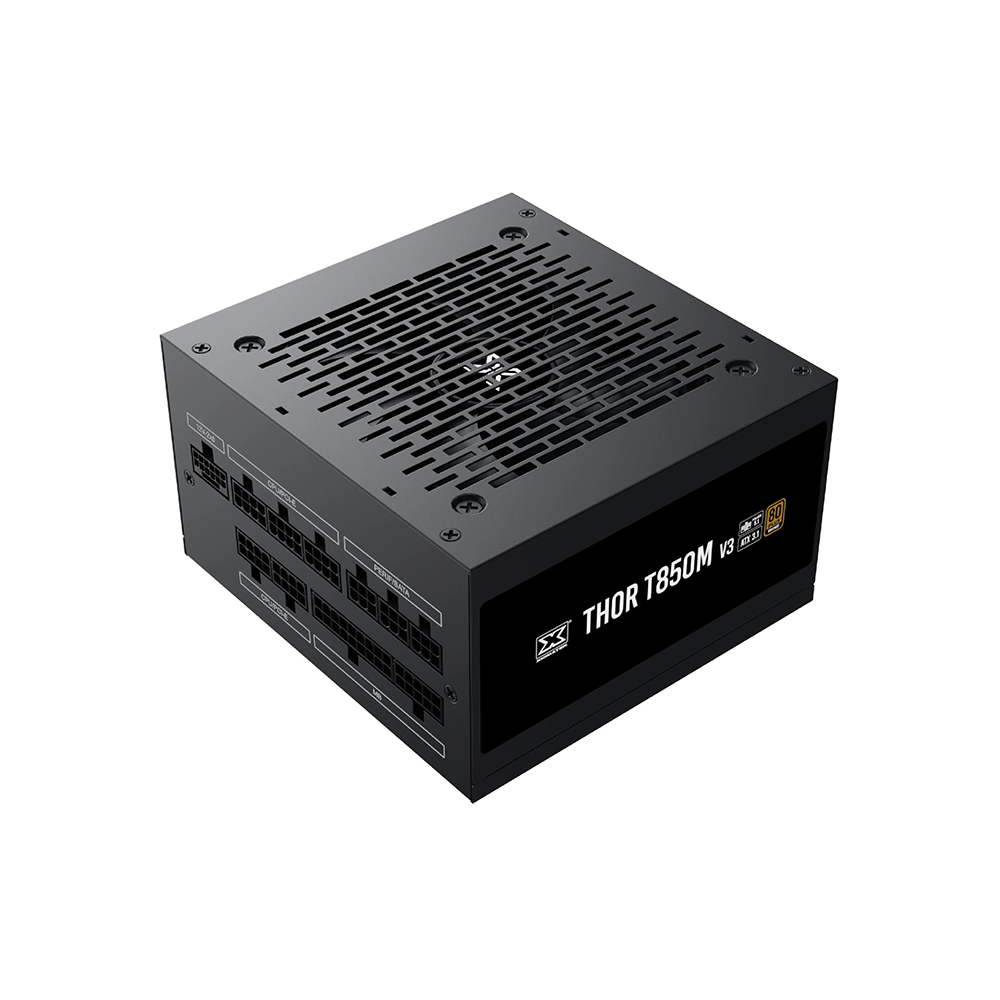

Xigmatek Thor T850M V3 850W, 80 Plus Bronze, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Xigmatek Thor T850M V3 е 850 W ATX захранване с напълно модулно окабеляване, предназначено за конфигурации, при които са необходими актуалните ATX 3.1 и PCIe 5.1 стандарти. Моделът разполага с отделен 12V-2x6 кабел за видеокарта с декларирана максимална мощност до 600 W, както и с четири стандартни PCIe 6+2-pin конектора за компоненти, които използват традиционното PCIe захранване.

Захранването е сертифицирано по 80 Plus Bronze и използва Active PFC, LLC резонансна топология и DC-DC преобразуване. Основната +12 V линия е единична и може да отдава до 70,8 A или 849,6 W. Линиите +3,3 V и +5 V са по 18 A и имат общо комбинирано ограничение от 105 W, което трябва да се разглежда отделно от максималната мощност по +12 V.

Напълно модулната конструкция позволява да бъдат свързани само необходимите кабели. Официалната кабелна схема показва два отделни CPU EPS 4+4-pin кабела, два PCIe кабела с общо четири 6+2-pin конектора, два SATA кабела с общо шест конектора и два Peripheral 4-pin кабела с общо шест конектора. Това разпределение е по официалната схема за Thor M V3 и има приоритет пред търговски листинги, в които се срещат различни бройки.

Охлаждането се осигурява от 120 мм вентилатор с автоматично термично управление на оборотите. Xigmatek посочва скорост под 1800 rpm при пълно натоварване. За модела са потвърдени защитите SCP, OPP, OVP и UVP. Корпусът е с дължина 140 мм, което намалява необходимото пространство за захранването и оставя повече място за прекарване на модулните кабели.

Точният EN43338 вариант използва вход 100-240 V AC и се доставя с EU мрежов кабел. При подмяна или добавяне на модулни кабели трябва да се използват само комплектните или изрично одобрени за този модел кабели, тъй като еднаквата форма на PSU конекторите не гарантира еднакво електрическо свързване.

Детайлни характеристики

Основни данни и стандарти

• Производител: Xigmatek
• Модел: Thor T850M V3
• MPN/SKU: EN43338
• EAN: 4711409543338
• Номинална мощност: 850 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Тип кабели: черни плоски кабели
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Bronze
• Входно напрежение: 100-240 V AC
• Входен ток: 12-6,3 A
• Входна честота: 50-60 Hz
• +12 V: 70,8 A, максимум 849,6 W
• +3,3 V: 18 A
• +5 V: 18 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 105 W
• -12 V: 0,3 A, максимум 3,6 W
• +5 VSB: 2,5 A, максимум 12,5 W
• +12 V конфигурация: единична линия
• PFC: Active PFC
• Топология: LLC резонансна
• Преобразуване: DC-DC

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 550 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 600 мм
• PCIe 6+2-pin: 4 конектора върху 2 кабела, по 600 + 150 мм
• 12V-2x6: 1 директен кабел към отделното 12V-2x6 PSU гнездо, 600 мм, максимум 600 W
• SATA захранващи конектори: 6 конектора върху 2 кабела, по 3 конектора на кабел, 500 + 150 + 150 мм
• Peripheral 4-pin (Molex): 6 конектора върху 2 кабела, по 3 конектора на кабел, 500 + 150 + 150 мм
• CPU/PCIe PSU гнезда: общи модулни гнезда, означени CPU/PCI-E
• 12V-2x6 PSU гнездо: отделно предназначено гнездо на модулния панел

Охлаждане и управление

• Вентилатор: 120 мм
• Управление: автоматично термично управление на оборотите
• Обороти: под 1800 rpm при пълно натоварване

Защити и конструкция

• SCP: защита от късо съединение
• OPP: защита от претоварване по мощност
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• Конструкция: Active PFC, LLC резонансна топология и DC-DC преобразуване

Монтаж

• Модулен панел: отделни зони за MB, CPU/PCI-E, PERIF/SATA и 12V-2x6
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 150 мм
• Дължина: 140 мм
• Височина: 86 мм
• Гаранция: 36 месеца

Съдържание на комплекта

• Мрежов кабел: EU
