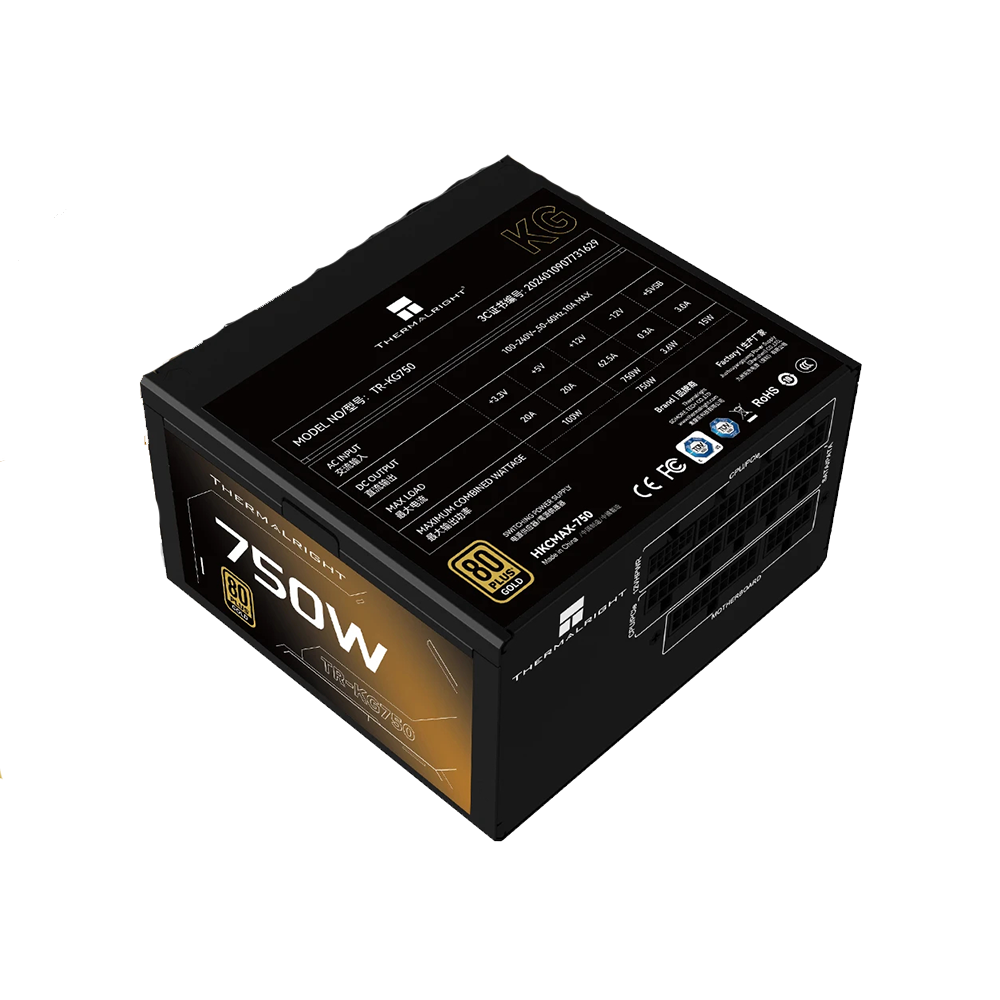

Thermalright KG-750 750W, 80 Plus Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Thermalright KG-750 е 750 W ATX захранване с напълно модулно окабеляване, разработено по спецификациите ATX 3.1 и PCIe 5.1. Моделът е сертифициран по 80 Plus Gold и използва универсален вход 100-240 V AC. Компактната дължина от 150 мм улеснява монтажа в кутии, при които пространството между захранването и зоната за кабели е ограничено.

Електрическата конфигурация използва единична +12 V линия с максимален ток 62,5 A и пълни 750 W. Линиите +3,3 V и +5 V са по 20 A с общо комбинирано ограничение от 100 W. В независимия 80 PLUS тест при 115 V / 60 Hz са измерени 90,24 % ефективност при 20 % натоварване, 91,42 % при 50 % и 88,30 % при пълно натоварване.

Модулното окабеляване включва два отделни CPU EPS 4+4-pin кабела и два отделни PCIe 6+2-pin кабела. За съвременни видеокарти е предвиден директен 12V-2x6 кабел с дължина 600 мм, който използва отделно 12V-2x6 гнездо на модулния панел. CPU и стандартните PCIe кабели се свързват към четири споделени 8-pin CPU/PCIe гнезда. Максималната допустима мощност на комплектния 12V-2x6 кабел не е недвусмислено публикувана и затова не е посочена.

За устройства за съхранение и периферия са налични шест SATA захранващи и три Peripheral 4-pin конектора. Охлаждането се осигурява от 120 мм вентилатор. Платформата използва Active PFC, Half-Bridge LLC и DC-DC преобразуване, а потвърдените защити са OCP, OVP, UVP, OPP, SCP и OTP.

Корпусът е черен, а размерите са 150 мм дължина, 140 мм ширина и 86 мм височина с посочен от производителя толеранс ±5 мм. При модулното окабеляване трябва да се използват само комплектните или изрично одобрени за конкретния модел кабели, тъй като еднаквата форма на PSU конектора не гарантира електрическа съвместимост.

Детайлни характеристики

Основни данни и стандарти

• Производител: Thermalright
• Модел: KG-750
• MPN/SKU: TR-KG750
• UPC-A: 814256019736
• EAN-13: 0814256019736
• Номинална мощност: 750 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Gold
• Входно напрежение: 100-240 V AC
• Входен ток: 10 A
• Входна честота: 50-60 Hz
• +12 V: 62,5 A, максимум 750 W
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 100 W
• -12 V: 0,3 A, максимум 3,6 W
• +5 VSB: 3 A, максимум 15 W
• Ефективност при 115 V / 60 Hz: 90,24 % при 20 %, 91,42 % при 50 % и 88,30 % при 100 % натоварване
• PFC: Active PFC
• Топология: Half-Bridge LLC с DC-DC преобразуване
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 600 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 650 мм
• PCIe 6+2-pin: 2 конектора върху 2 отделни кабела по 600 мм
• 12V-2x6: 1 директен кабел 12V-2x6 към 12V-2x6, 600 мм
• SATA захранващи конектори: 6
• Peripheral 4-pin (Molex): 3
• CPU/PCIe PSU гнезда: 4 споделени 8-pin гнезда за CPU и PCIe кабели
• 12V-2x6 PSU гнездо: отделно предназначено 16-pin гнездо

Охлаждане и управление

• Вентилатор: 120 мм
• Охлаждане: активно

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване
• Основен кондензатор: японски

Монтаж

• Модулен панел: отделни групи за дънна платка, SATA/PATA, CPU/PCIe и 12V-2x6
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 140 мм
• Дължина: 150 мм
• Височина: 86 мм ±5 мм
• Гаранция: 60 месеца
