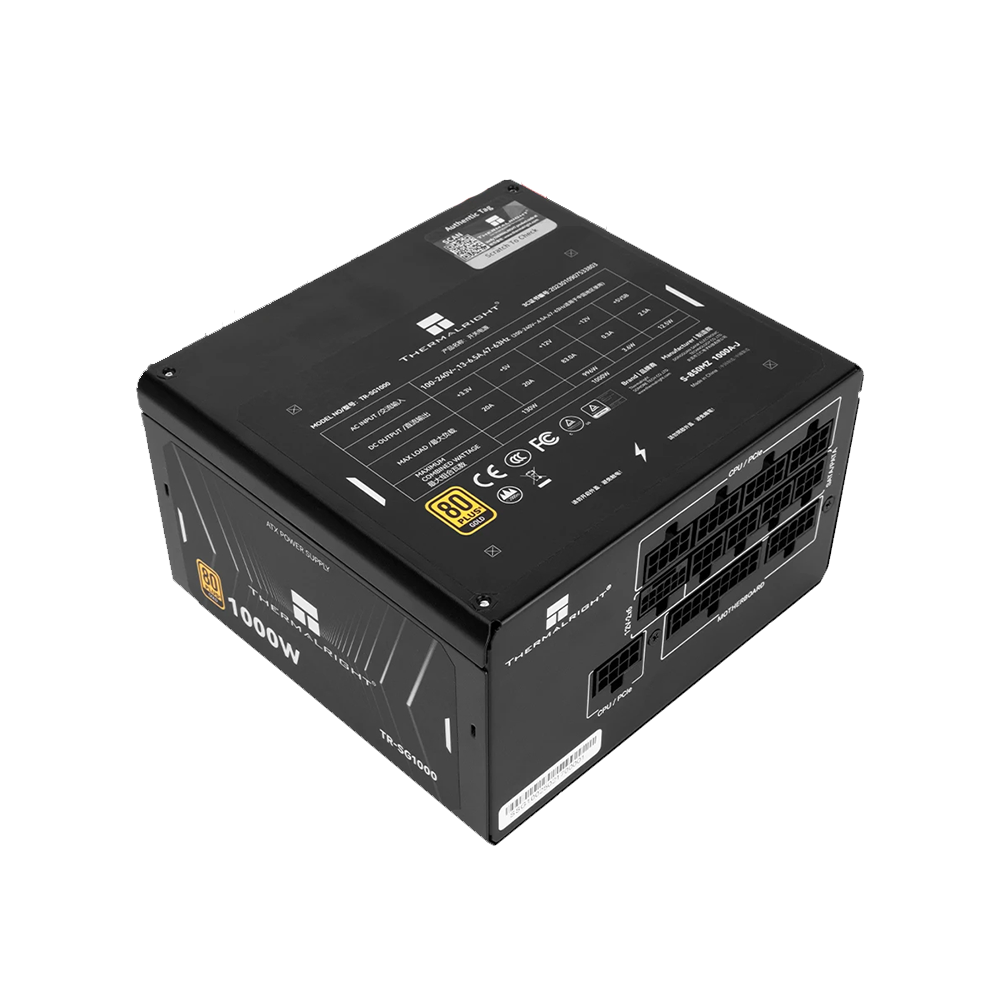

Thermalright SG-1000 1000W, 80 Plus Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Thermalright SG-1000 е 1000 W ATX захранване с напълно модулно окабеляване, разработено по актуалните ATX 3.1 и PCIe 5.1 спецификации. Моделът е сертифициран по 80 Plus Gold и използва универсален вход 100-240 V AC. Компактната дължина от 150 мм го прави по-лесен за интегриране в кутии, в които пространството между захранването и отделението за кабели е ограничено.

Електрическата конфигурация включва +12 V линия с максимален ток 83 A, както и +3,3 V и +5 V линии по 20 A с общо ограничение 130 W. Захранването използва Active PFC и LLC Half-Bridge конструкция с DC-DC преобразуване. Потвърденият набор от защити включва OPP, OVP, OTP, OCP, SCP и UVP, а работният температурен диапазон е от 0 до 40 °C.

Модулното окабеляване включва два отделни CPU EPS 4+4-pin кабела и три PCIe кабела, всеки с по два 6+2-pin конектора - общо шест PCIe 6+2-pin конектора. За видеокарти с 16-pin захранване е предвиден отделен директен 12V-2x6 кабел. Модулният панел разполага със специално 12V-2x6 гнездо, отделено от споделените CPU/PCIe 8-pin гнезда.

За устройства за съхранение и периферия са налични седем SATA захранващи и шест Peripheral 4-pin конектора. Основният ATX кабел е с дължина 600 мм, двата CPU кабела са по 650 мм, а трите PCIe кабела са с по два конектора на разстояния 650 + 150 мм. При модулното окабеляване трябва да се използват само комплектните или изрично одобрени за конкретния модел кабели.

Охлаждането се осигурява от 120 мм вентилатор с автоматична Start-Stop функция. Корпусът е черен и е с размери 150 x 140 x 85 мм според моделно-специфичната страница на Thermalright, като за височината производителят задава толеранс ±2 мм. Гаранцията за точния артикул е 60 месеца.

Детайлни характеристики

Основни данни и стандарти

• Производител: Thermalright
• Модел: SG-1000
• MPN/SKU: TR-SG1000
• UPC-A: 814256019613
• EAN-13: 0814256019613
• Номинална мощност: 1000 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Сертификат за ефективност: 80 Plus Gold
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• Входно напрежение: 100-240 V AC
• Входен ток: 13-6,5 A
• Входна честота: 47-63 Hz
• +12 V: 83 A
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 130 W
• -12 V: 0,3 A
• +5 VSB: 2,5 A
• PFC: Active PFC
• Топология: LLC Half-Bridge с DC-DC преобразуване
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 600 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 650 мм
• PCIe 6+2-pin: 6 конектора върху 3 кабела, по 2 конектора на кабел, 650 + 150 мм
• 12V-2x6: 1 директен GPU кабел към отделно 12V-2x6 PSU гнездо
• SATA захранващи конектори: 7
• Peripheral 4-pin (Molex): 6
• CPU/PCIe PSU гнезда: споделени модулни 8-pin гнезда, обозначени CPU / PCIe
• 12V-2x6 PSU гнездо: отделно предназначено 16-pin гнездо

Охлаждане и управление

• Вентилатор: 120 мм
• Управление: автоматичен Start-Stop режим

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване

Монтаж

• Модулен панел: отделни групи за дънна платка, CPU/PCIe, SATA/PATA и 12V-2x6
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 140 мм
• Дължина: 150 мм
• Височина: 85 мм ±2 мм
• Гаранция: 60 месеца
