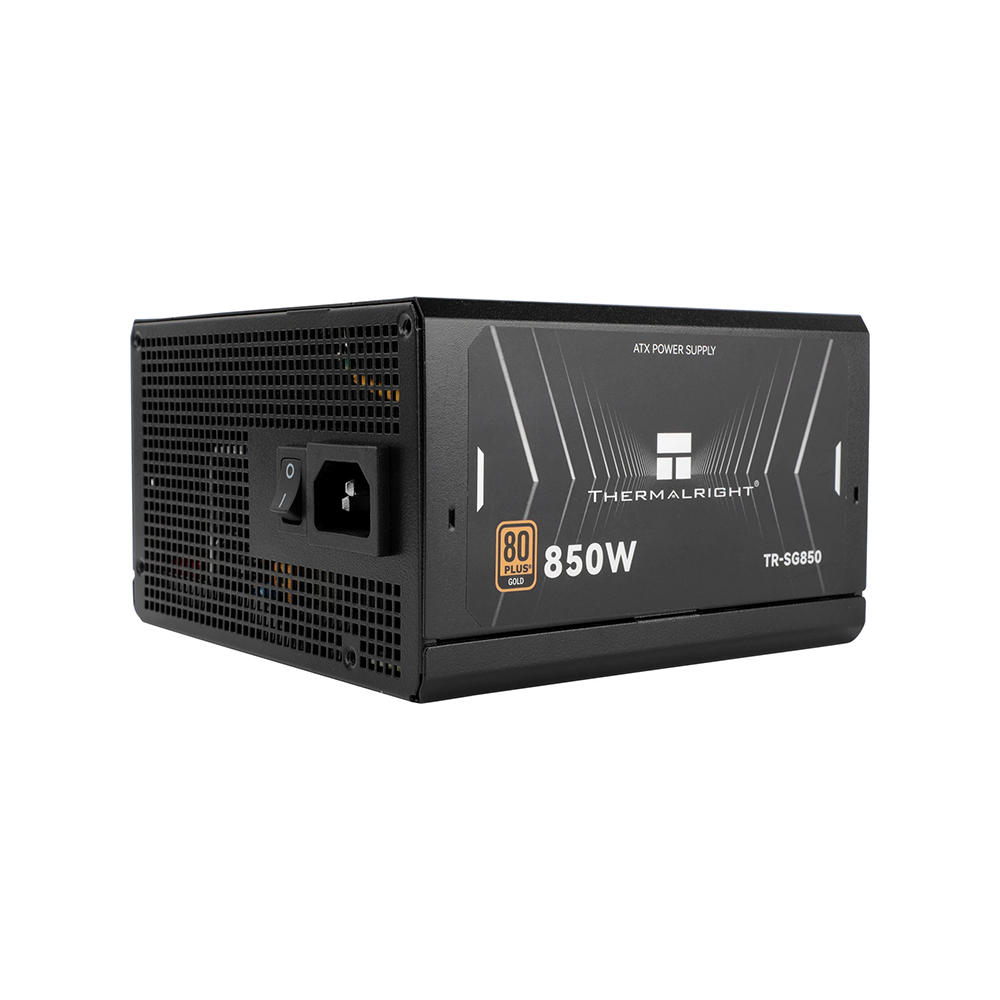

Thermalright SG-850 850W, 80 Plus Gold, Модулно, PCIe 5.1, ATX 3.1 Захранване за компютър

Thermalright SG-850 е 850 W ATX захранване с напълно модулно окабеляване, проектирано по стандартите ATX 3.1 и PCIe 5.1. Моделът е сертифициран по 80 Plus Gold и работи с широк входен диапазон 100-240 V AC. Корпусът е с дължина 150 мм, което запазва сравнително компактни размери за мощно модулно ATX захранване и улеснява разполагането му в кутии с ограничено място за кабелите.

Електрическата конфигурация използва единична +12 V линия с максимален ток 70,5 A и обща мощност до 846 W. Линиите +3,3 V и +5 V са по 20 A, като комбинираният им максимум е 130 W. Моделът използва Active PFC, LLC Half-Bridge конструкция и DC-DC преобразуване, а потвърдените защити са OCP, OVP, UVP, OPP, SCP и OTP.

Кабелната система включва два отделни CPU EPS 4+4-pin кабела и два PCIe кабела с по два 6+2-pin конектора - общо четири PCIe 6+2-pin конектора. За видеокарти с 16-pin захранване е включен отделен 12VHPWR кабел с дължина 600 мм. От страната на захранването той използва самостоятелно 16-pin гнездо, обозначено 12VHPWR, докато CPU и стандартните PCIe кабели използват четирите общи CPU/PCIe 8-pin гнезда.

За устройства за съхранение са налични осем SATA захранващи конектора върху два кабела, а за периферни устройства - три Peripheral 4-pin конектора върху един кабел. Охлаждането се осигурява от 120 мм вентилатор с автоматична Start-Stop функция. При модулните връзки трябва да се използват само комплектните или изрично одобрени за SG-850 кабели.

Thermalright задава работен температурен диапазон от 0 до 40 °C и 5-годишна гаранция. Точната максимална допустима мощност на комплектния 12VHPWR кабел не е публикувана достатъчно недвусмислено за този вариант, затова такава стойност не е добавена към характеристиките.

Детайлни характеристики

Основни данни и стандарти

• Производител: Thermalright
• Модел: SG-850
• MPN/SKU: TR-SG850
• UPC-A: 814256017992
• EAN-13: 0814256017992
• Номинална мощност: 850 W
• Формат: ATX
• ATX версия: ATX 3.1
• PCIe версия: PCIe 5.1
• Тип окабеляване: напълно модулно
• Цвят: черен

Електрически характеристики и ефективност

• Сертификат за ефективност: 80 Plus Gold
• Входно напрежение: 100-240 V AC
• Входен ток: 11-5,5 A
• Входна честота: 47-63 Hz
• +12 V: 70,5 A, максимум 846 W
• +3,3 V: 20 A
• +5 V: 20 A
• Комбинирана мощност на +3,3 V и +5 V: максимум 130 W
• -12 V: 0,3 A, максимум 3,6 W
• +5 VSB: 2,5 A, максимум 12,5 W
• PFC: Active PFC
• Топология: LLC Half-Bridge с DC-DC преобразуване
• Работна температура: 0-40 °C

Окабеляване и конектори

• ATX за дънна платка: 1 x 20+4-pin, 600 мм
• CPU EPS 4+4-pin: 2 конектора върху 2 отделни кабела по 650 мм
• PCIe 6+2-pin: 4 конектора върху 2 кабела, по 2 конектора на кабел, 650 + 150 мм
• 12VHPWR: 1 директен GPU кабел, 600 мм
• 12VHPWR PSU връзка: отделно предназначено 16-pin гнездо на модулния панел
• SATA захранващи конектори: 8 конектора върху 2 кабела, по 4 на кабел, 450 + 150 + 150 + 150 мм
• Peripheral 4-pin (Molex): 3 конектора върху 1 кабел, 500 + 150 + 150 мм
• CPU/PCIe PSU гнезда: 4 общи 8-pin гнезда за CPU EPS и PCIe 6+2-pin кабелите

Охлаждане и управление

• Вентилатор: 120 мм
• Управление: автоматична Start-Stop функция

Защити и конструкция

• OCP: защита от свръхток
• OVP: защита от пренапрежение
• UVP: защита при понижено напрежение
• OPP: защита от претоварване по мощност
• SCP: защита от късо съединение
• OTP: защита от прегряване

Монтаж

• Модулен панел: отделни зони за дънна платка, CPU/PCIe, SATA/PATA и 12VHPWR
• Модулни кабели: използват се само комплектните или изрично одобрени за конкретния модел кабели

Размери и гаранция

• Ширина: 140 мм
• Дължина: 150 мм
• Височина: 86 мм ±1 мм
• Гаранция: 60 месеца
